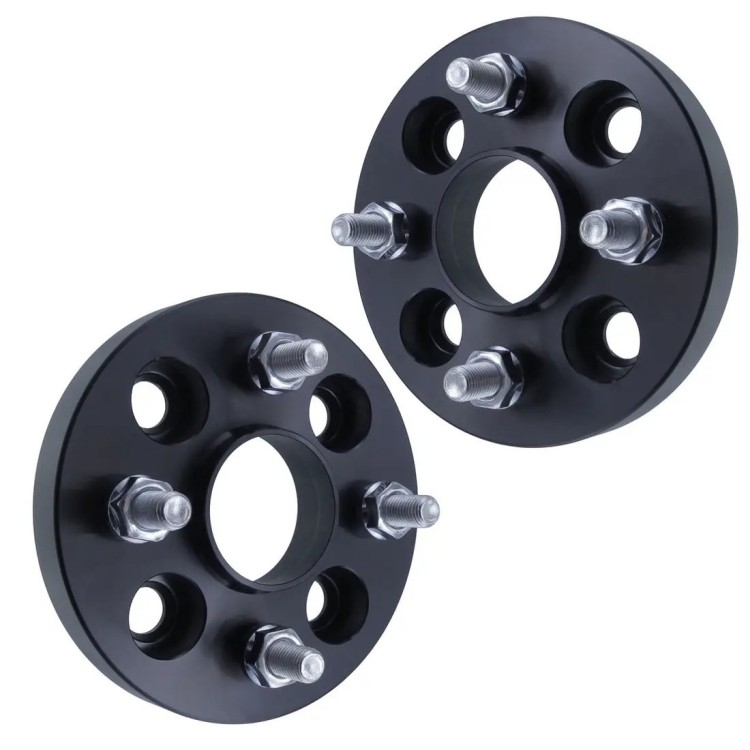

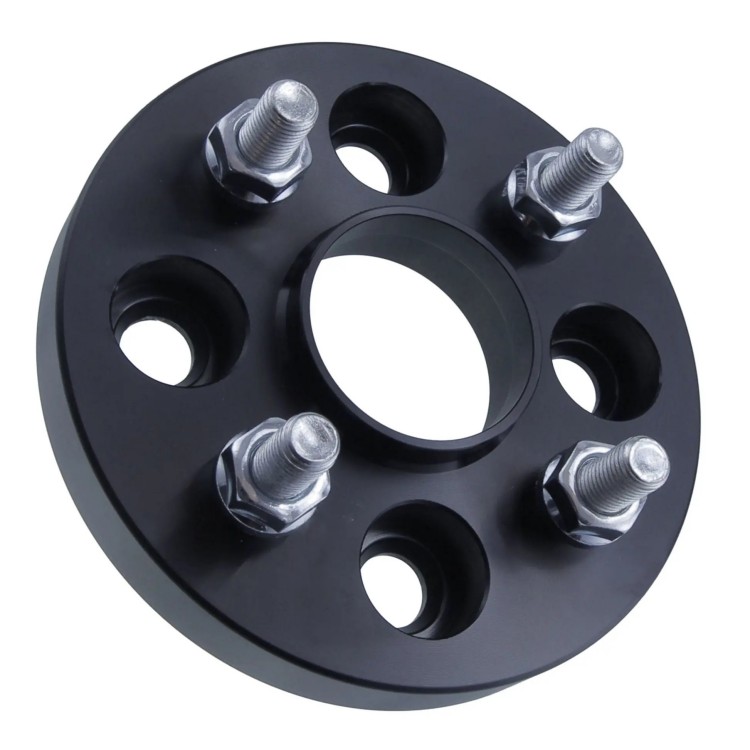

PCD 4x100 CB60.1 휠 스페이서 어댑터

PCD 4x100 CB60.1 휠 스페이서 어댑터는 코너링 안정성을 개선하고 휠 오프셋을 수정하며 애프터마켓 대형 브레이크 키트에 필수적인 여유 공간을 제공하도록 설계되었습니다. 단조 6061-T6 또는 7075-T6 알루미늄 합금으로 제조된 이 허브 중심 어댑터는 고속 진동을 최소화하기 위해 정밀한 센터 보어 정렬을 유지하면서 트랙 폭을 늘립니다. 자체 CNC 가공을 갖춘 중국 공장 직접 제조업체로서 당사는 자동차 스타일링 브랜드, 도매업체 및 튜닝 유통업체를 위한 SGS 및 TUV 테스트 표준을 충족하도록 제조된 섀시 부품을 제공합니다.

미세 다공성과 균열이 발생하는 저렴한 주조 스페이서와 달리 당사의 단조 어댑터는 진정한 허브 중심 립이 특징입니다. 이 립은 휠 스터드에만 의존하지 않고 차량 하중을 허브에 직접 전달하여 섀시 형상을 보호하고 공격적인 코너링에서도 핸들링을 안정적으로 유지합니다.

기술 사양

J&W 자동차 부품 및 브랜드 연혁

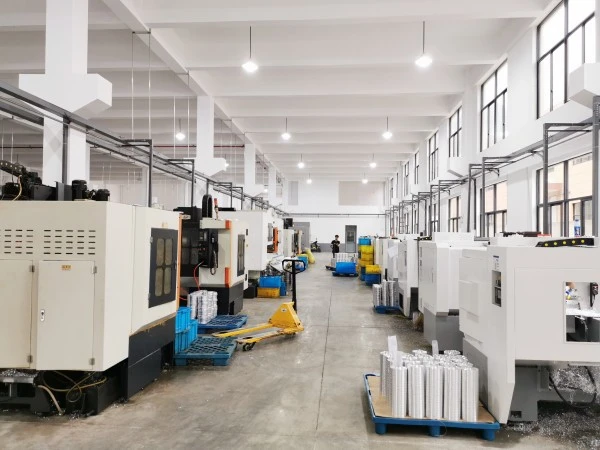

J&W Auto Parts는 단조 휠 스페이서, 휠 어댑터, 러그 너트 및 자동차 고정 부품을 전문으로 하는 중국 전문 제조업체입니다. 저장성 닝보에 있는 자체 전문 산업 시설에서 운영되는 당사는 첨단 기계 단조와 다축 가공을 결합하여 원금속 빌렛 조달부터 최종 표면 처리까지 전체 수명주기를 관리합니다.

우리의 20년 제조 여정:

· 2006 - 기초: ​​닝보에서 정밀 공구 및 금형 공장으로 시작하여 Tier-2 자동차 패스너용 금속 냉간 압조 및 중형 머시닝 센터에 중점을 두고 있습니다.

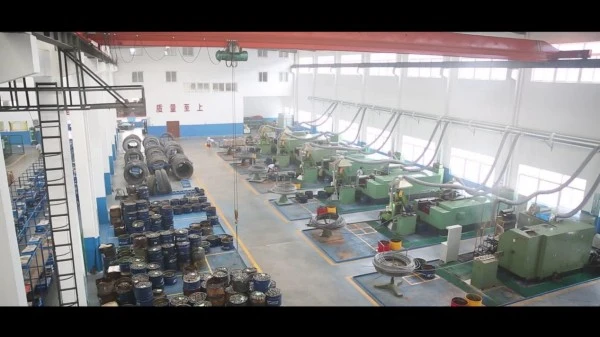

· 2016년 – 인프라 확장: 공장 면적을 10에이커 이상으로 확장하고 100명 이상의 전문가를 고용하고 12개의 대형 냉간압조 기계와 20개의 CNC 머시닝 센터를 통합했습니다.

· 2020 – 고급 표면 라인: 독점적인 완전 자동화된 전기 도금 및 양극 산화 생산 라인을 출시하여 표준을 준수하는 화학 변환을 완전히 사내에서 달성했습니다.

· 현재: 국제 유통 네트워크를 위한 맞춤형 휠 스페이서 엔지니어링 및 내구성이 뛰어난 섀시 액세서리를 제공하는 최고의 제조 파트너로 자리매김했습니다.

주요 기능 및 이점

진동 최소화를 위한 진정한 허브센트릭 립

우리의 어댑터는 기본 차량 허브의 정확한 확장 역할을 하는 정밀 가공된 60.1mm 중앙 ​​보어 립을 갖추고 있습니다. 정렬을 위해 러그 너트에 의존하는 대신 휠을 허브 중앙에 중앙에 고정함으로써 이 구성은 차량 중량을 균등하게 분배하고 고속도로 휠 흔들림을 최소화합니다.

충격 저항을 위한 고강도 단조

우리는 표준 주철 또는 낮은 등급의 스크랩 알루미늄 재주조를 거부합니다. 우리 공장에서는 열간 단조 자동차 등급 알루미늄 합금의 고체 블록을 가공합니다. 단조는 내부 에어 포켓을 닫고 금속 입자 구조를 정렬하여 스프링 하중량을 줄이는 동시에 극심한 트랙 응력 하에서 높은 구조적 항복 한계를 제공합니다.

부식 방지를 위한 깊은 경질 양극 산화 코팅

모든 어댑터는 전기화학적 양극 산화 처리를 거칩니다. 이러한 화학적 표면 변환은 공기와 겨울철 도로 염분 습기를 차단하는 단단한 산화물 외층을 생성하여 알루미늄 어댑터와 강철 차량 허브 사이의 갈바닉 부식을 방지합니다.

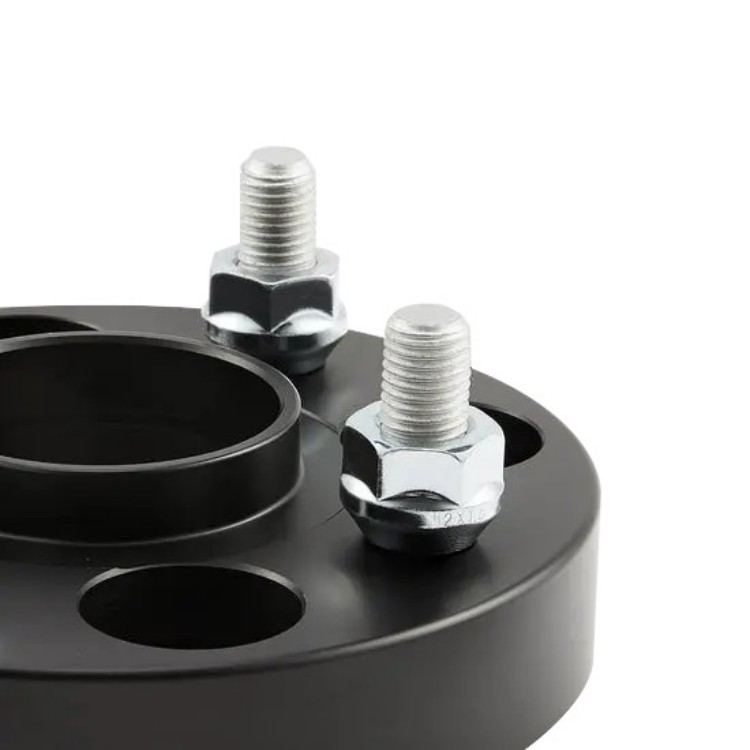

피로 저항을 위해 미리 설치된 고장력 스터드

신뢰할 수 있는 B2B 안전 프로필을 확보하기 위해 당사의 어댑터는 견고한 메트릭 휠 스터드와 함께 사전 조립되어 제공됩니다. 이 패스너는 엄격한 동적 밸런싱 및 재료 피로 테스트를 통과하여 일관된 나사 클램핑 토크를 제공하고 장기간 사용 시 스터드 피로 실패 위험을 줄입니다.

허브 중심 정렬이 러그 중심 스페이서보다 승리하는 이유

저렴한 "러그 중심" 스페이서에는 중앙 립이 없습니다. 휠은 러그 볼트 장력에 의해서만 중앙에 위치합니다. 시간이 지남에 따라 움푹 들어간 곳과 제동 하중으로 인해 휠이 중심에서 벗어나 스티어링 진동이 발생하고 스터드에 높은 전단 응력이 발생합니다.

우리의 허브 중심 설계가 이 문제를 해결합니다. 60.1mm 보어는 허브 액슬에 꼭 맞고, 통합된 외부 노즈는 휠의 중앙 포켓에 꼭 맞습니다. 부하는 스터드가 아닌 허브 인프라에 있습니다.

글로벌 소싱 규모 및 수출 경험 데이터

10년 넘게 국제 무역 통로에 깊이 관여하면서 우리는 주요 지역 시장의 규정 준수 표준에 맞춘 강력한 물류 워크플로를 개발했습니다.

· 북미: 미국과 캐나다 전역에 주요 도매 창고 그리드를 공급합니다. 당사의 10.9/12.9등급 스터드는 중서부 및 북부 지역에서 흔히 발생하는 공격적인 겨울철 액체 제빙제(염화칼슘)를 견딜 수 있도록 설계되었습니다.

· 서유럽: 독일, 영국, 프랑스의 튜닝 네트워크에 대한 엄격한 기계적 안전 기대치를 충족하는 엄격한 공차 평행 시트 면(0.02mm 미만)을 제공합니다.

· 오세아니아: 호주와 뉴질랜드 전역의 염분이 많은 해안 유통 네트워크에서 테스트된 깊은 양극 산화 표면층을 제공합니다.

· 신흥 애프터마켓: 매우 유연한 저MOQ 계약 실행을 통해 남미, 동남아시아 및 중동 전역에서 증가하는 성능 요구에 부응합니다.

실제 고객 사례 연구

사례 연구 1: 애프터마켓 휠 도매업체(캐나다 토론토)

· 과제: 캐나다의 주요 휠 유통업체는 범용 슬롯 스페이서의 허용 오차가 고르지 않아 75mph에서 고속도로 스티어링 휠이 흔들리는 것에 대해 불만을 토로하는 고객으로부터 높은 반품률(약 4.2%)에 직면했습니다.

· 당사의 솔루션: 당사는 맞춤형 브랜드의 CNC 가공 PCD 4x100 CB60.1 허브센트릭 어댑터를 공급했습니다. 우리는 평행도 공차를 0.02mm 미만으로 고정하고 소매점 선반에 바로 사용할 수 있는 맞춤형 대량 골판지 포장을 제공했습니다.

· 결과: 고객은 허브 중심 어댑터로 전환한 후 진동 관련 반품이 눈에 띄게 감소했다고 보고했습니다. 도매업체는 맞춤형 착색 무광택 검정색 마감 시리즈를 포함하도록 연간 계약을 확장했습니다.

사례 연구 2: 퍼포먼스 튜닝 및 스탠스 숍(독일 슈투트가르트)

· 과제: 4x100 구성을 사용하여 개조된 소형 스포츠 해치 제품군에서 Brembo 대형 브레이크 키트를 제거하는 데 필요한 트랙 데이 맞춤 제작 상점입니다. 표준 스페이서는 하드 트랙 코너링에서 전단 응력 검사에 실패했습니다.

· 당사의 솔루션: 당사는 인장 강도 수율이 570MPa인 열간 단조 7075-T6 합금을 활용하고 상점의 자체 상표 브랜드 이름을 레이저로 조각하는 전용 맞춤형 두께 배치(22mm)를 설계했습니다.

· 결과: 매장에서는 개방형 디자인의 시각적 스레드 검증을 활용하여 피트에서 빠르고 안전한 휠 조립 검사를 보장함으로써 여러 트랙 시즌에 걸쳐 완벽한 성능을 보고했습니다.

재료 등급 비교 — 6061-T6 vs 7075-T6 vs 저렴한 주조 스페이서

생산 공정 및 품질 관리

우리 워크샵은 엄격한 5S 관리하에 운영됩니다. 귀하의 주문이 제조 단계를 거치는 과정은 다음과 같습니다.

단조 알루미늄 잉곳 검사 ➔ CNC 선반 터닝 ➔ 다축 CNC 드릴링

                                                                   ↓

최종 팔레트 포장 ➔ 스레드 및 공차 검증 ➔ 아노다이징 라인 ➔ 동적 균형 테스트

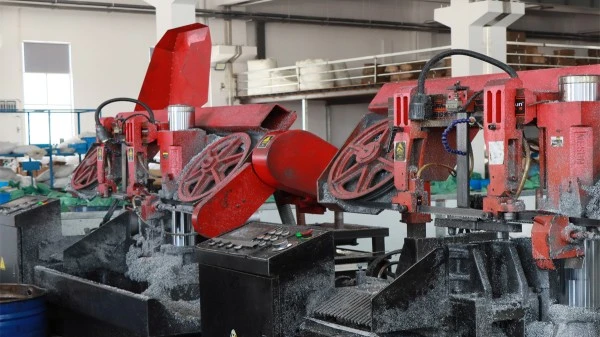

1. 단조 알루미늄 잉곳 검사:절단 전 6061/7075 원목 알루미늄 원목의 합금 조성, 내부 밀도 및 템퍼링(T6 등급)을 검증합니다.

2. CNC 선반 터닝:고정밀 CNC 선반은 외경을 형성하고 정확한 60.1mm 중심 보어 스텝을 회전시켜 평행도 공차를 0.02mm 미만으로 유지합니다.

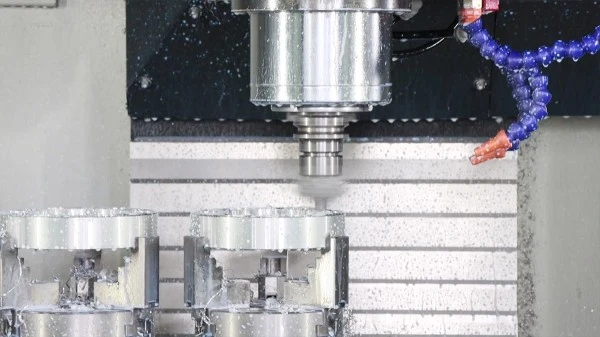

3. 다축 CNC 드릴링:자동화된 머시닝 센터는 4x100 피치 원 구멍과 스터드 포켓을 동시에 드릴링하여 완벽한 중심 위치 지정을 보장합니다.

4. 동적 균형 테스트:완성된 어댑터 블랭크는 회전 테스트를 거쳐 질량 편차를 제거하고 높은 추적 속도에서 부드러운 회전을 보장합니다.

5. 아노다이징 생산 라인:어댑터는 완전 자동화된 탱크를 통과하여 균일한 부식 방지 검정색 또는 은색 보호 마감층을 받습니다.

6. 스레드 및 공차 확인:QA 기술자는 정밀 마이크로미터 캘리퍼와 Go/No-Go 스레드 게이지를 사용하여 시트 테이퍼와 스터드 부속품을 검사합니다.

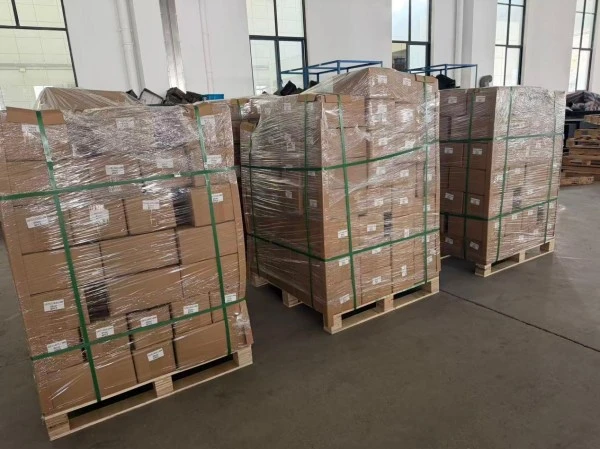

7. 최종 포장:어댑터는 깔끔하게 분류되어 지정된 경우 일치하는 러그 너트와 함께 번들로 제공되며 항구에서 해상 운송이 가능한 두꺼운 골판지 상자에 고정됩니다.

OEM 및 ODM 맞춤형 프로세스

우리는 유통업체, 도매업체 및 개인 브랜드가 맞춤형 소매 또는 상업용 제품 라인을 만들 수 있도록 지원합니다.

제작도면 확정 ➔ 샘플 승인 ➔ 양산

· 생산 도면 확인:당사의 엔지니어링 팀은 생산 전에 맞춤형 두께 요구 사항, 목표 스레드 피치 또는 개인 브랜드 로고 파일을 기반으로 상세한 2D/3D 청사진을 생성합니다.

· 샘플 승인:우리는 실제 사전 제작 알루미늄 샘플을 만들어 귀하의 사무실로 우편으로 보냅니다. 대량 주문을 하기 전에 부속품, 아노다이징 깊이, 나사산 등을 직접 테스트해 볼 수 있습니다.

· 양산:샘플 승인이 완료되면 당사의 생산 시설 라인에서 단조 및 CNC 툴링 사이클을 시작하여 일치하는 배치를 제공합니다.

· 맞춤형 마감:맞춤형 양극 산화 처리된 색상과 기업 브랜드의 레이저 조각이 가능합니다.

포장 및 물류

품질 관리 선언문

우리는 외부 마케팅 인증보다 내부 품질 관리에 중점을 두지만, 우리의 표준은 엄격합니다. 즉, 100% 원자재 검사, 시간별 공정 중 스레드 확인, 모든 배치에 대한 의무적인 72시간 염수 분무 테스트 등입니다. 우리는 제품 성능이 그 자체로 말하도록 합니다. 당사의 품질 보증 팀은 매시간 바닥에서 스레드 공차를 확인하고, 수출용 컨테이너를 밀봉하기 전에 자체 내부 자재 보고서 및 72시간 염수 분무 테스트 로그를 발행합니다. 배치가 당사의 내부 검사 기준을 충족하지 못하는 경우 해당 배치는 배송되지 않습니다. 우리는 우리의 품질을 뒷받침합니다.

소싱 가이드: 오른쪽 휠 스페이서 어댑터 주문 방법

물류를 지연시키거나 차량 안전에 영향을 미칠 수 있는 일치하지 않는 재고 구매를 방지하려면 다음 네 가지 매개변수를 확인하십시오.

차량 볼트 패턴(PCD) 호환성 확인

이 특정 어댑터는 4x100mm 설정을 활용합니다. 이는 반대쪽 볼트 원 간의 거리가 정확히 100mm를 측정하는 4러그 허브와 일치합니다. Renault Clio/Megane, Nissan Micra/Note 및 일부 Toyota 소형차와 같은 소형 플랫폼을 위한 표준 애플리케이션입니다.

허브 중심 보어(CB) 치수 확인

60.1mm 보어는 차량 축 주둥이와 정확히 일치해야 합니다. 자동차의 공장 허브 주둥이가 60.1mm보다 큰 경우 어댑터가 로터 브레이크 면에 닿지 않습니다. 주둥이가 더 작은 경우 허용 오차를 안전하게 막기 위해 허브 중심 링이 필요합니다.

적절한 공간 두께 계산

타이어 바깥쪽 측벽에서 펜더 립 안쪽 가장자리까지의 거리를 측정합니다. 전체 서스펜션 이동 중에 타이어 트레드가 외부 판금에 마찰을 일으키지 않고 내부 펜더를 제거할 수 있는 두께(예: 15mm 또는 20mm)를 선택하십시오.

매치 휠 스터드 스레드 피치

어댑터에 사전 설치된 스터드(예: M12x1.25 또는 M12x1.5)가 대상 차량의 공장 러그 너트 스레드 패턴과 일치하는지 확인하십시오. 스레드 피치를 혼합하면 조립 중에 장착 하드웨어의 내부 스레드가 벗겨집니다.

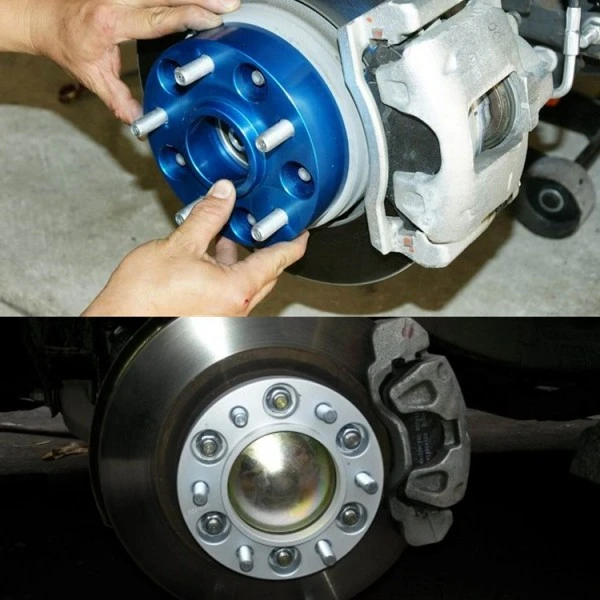

설치 지침

1. 로터 준비: 와이어 브러시를 사용하여 차량 허브 표면을 철저히 청소하여 녹 스케일, 오래된 오일 또는 잔해물을 제거합니다. 어댑터 면은 브레이크 로터 면에 완전히 평평하게 놓여야 합니다.

2. 어댑터 장착: 4x100 스페이서 어댑터를 공장 휠 스터드에 밀어 넣습니다. 어댑터는 허브 표면과 같은 높이로 놓여야 합니다.

3. 어댑터 고정: 제공된 짧은 개방형 러그 너트를 공장 스터드에 끼웁니다. 차량 제조업체의 권장 토크 사양에 따라 별 모양으로 조이십시오. 이렇게 하면 어댑터가 허브에 단단히 고정됩니다.

4. 휠 장착: 어댑터의 사전 설치된 스터드 위에 휠을 놓습니다. 애프터마켓 러그 너트를 사용하여 휠을 고정하고 올바른 토크로 별 패턴으로 조입니다.

5. 임팩트 렌치 없음: 어떤 단계에서도 공압 임팩트 렌치를 사용하지 마십시오. 과도한 충격은 스터드를 과도하게 늘려 합금 시트를 깨뜨리고 양극 처리된 마감을 손상시킬 수 있습니다.

FAQ

Q1: 4x100 휠 스페이서 어댑터의 기능은 무엇입니까?

A: 4x100 휠 스페이서 어댑터는 피치 원 직경이 100mm인 4러그 차량 허브에서 휠 장착 표면을 특정 밀리미터 두께만큼 바깥쪽으로 물리적으로 확장합니다. 주요 기능은 코너링 안정성을 최적화하기 위해 차량 트랙 폭을 넓히고, 애프터마켓 림으로 변경할 때 잘못된 휠 오프셋(ET)을 수정하고, 휠 스포크를 바깥쪽으로 밀어 대형 브레이크 캘리퍼를 위한 간격을 만드는 것입니다.

Q2: 러그 중심 휠 스페이서보다 허브 중심이 더 낫습니까?

A: 예, 허브 중심 설계는 대형 상업용 및 고속 승객 안전을 위한 표준입니다. 허브센트릭 스페이서는 자동차 축 주둥이와 휠 보어에 꼭 맞는 정밀 센터 링(60.1mm 립과 같은)을 갖추고 있어 전체 어셈블리를 완벽하게 중앙에 배치합니다. 러그 중심 스페이서에는 이 링이 없으며 정렬을 위해 전적으로 볼트 장력에 의존합니다. 이로 인해 하중이 가해지면 휠이 중심에서 벗어나는 경우가 많아 스티어링 휠이 심하게 진동하고 스터드 피로가 가속화됩니다.

Q3: 휠 스페이서의 두께는 얼마나 선택해야 합니까?

A: 적절한 두께는 타이어와 펜더 간 간격에 따라 다릅니다. 측정하려면 바깥쪽 타이어 측벽에 평평한 직선자를 놓고 캘리퍼를 사용하여 펜더 립 안쪽 가장자리까지의 거리를 측정합니다. 해당 간격보다 약간 작은 두께 옵션(예: 15mm 또는 20mm)을 선택하여 서스펜션이 완전히 압축되거나 코너링이 심한 경우 타이어가 판금을 긁지 않도록 합니다.

Q4: 하나의 대량 배송 컨테이너에 혼합 대체 볼트 패턴(PCD)을 주문할 수 있습니까?

답변: 예. B2B 도매 컨테이너 구매자는 이 표준 4x100 사양을 다른 수요가 많은 크기(예: 5x114.3 또는 5x120)와 쉽게 혼합할 수 있을 뿐만 아니라 공장에서 직배송되는 냉간 헤드 휠 러그 너트 및 휠 볼트를 닝보 항에서 직접 배송되는 단일 통합 컨테이너에 담을 수 있습니다.

Q5: 기술 엔지니어링 팀이 대량 생산 전에 전체 3D CAD 청사진을 제공할 수 있습니까?

답변: 물론이죠. 전문 계약 제조, 맞춤형 오프셋 수정 또는 개인 상표 브랜딩 주문의 경우 당사 내부 엔지니어링 부서는 제조 라인을 제작하기 전에 고객과 함께 상세한 2D/3D 기술 도면을 생성하고 확인합니다.

PCD 4x100 CB60.1 휠 스페이서 어댑터를 공급할 준비가 되셨습니까?

영업일 기준 12시간 이내에 공장에서 직접 견적을 받아보세요. 요청 시 무료 샘플을 받으실 수 있습니다.
